1. PRZEZNACZENIE URZĄDZENIA.
Filtr pionowy jest urządzeniem ciśnieniowym służącym do usuwania związków żelaza, manganu oraz innych zanieczyszczeń z wody, np. nadmiernej mętności wody. Filtr pionowy współpracuje z innymi urządzeniami ciśnieniowymi - najczęściej jest to mieszacz wodno-powietrzny (aerator). Filtr pionowy jest jednym z podstawowych urządzeń występujących w instalacjach technologicznych uzdatniania wody.
2. KONSTRUKCJA FILTRA.
Filtr to zbiornik pionowy wykonany ze stali węglowej, posadowiony na trzech (czterech zależnie od typu) podporach stałych, przyspawanych do części walcowej zbiornika. Część walcowa (płaszcz) zamknięta jest z dwóch stron dnami wypukłymi. Zbiornik wyposażony jest w zespół króćców przyłączeniowych oraz właz rewizyjny umożliwiający przeprowadzenie rewizji wewnętrznej oraz prac remontowych. W dennicy górnej znajduje się właz zasypowy wykorzystywany podczas wypełniania zbiornika złożem filtracyjnym.
3. ZABEZPIECZENIE ANTYKOROZYJNE.
Zbiornik filtra wykonany ze stali węglowej jest zabezpieczony antykorozyjnie wewnętrznie farbą BRANTHO-KORRUX z atestem PZH na kontakt z wodą pitną i zewnętrznie farbą podkładową (na życzenie klienta również farbą nawierzchniową).
4. TRANSPORT I POSADOWIENIE FILTRA.
Do transportu filtra pionowego należy używać wyłącznie uchwytów transportowych, w które zostało wyposażone urządzenie. Filtr posiada trzy (cztery zależnie od typu) podpory stałe (przyspawane do części walcowej zbiornika) służące do bezpiecznego posadowienia na fundamencie.

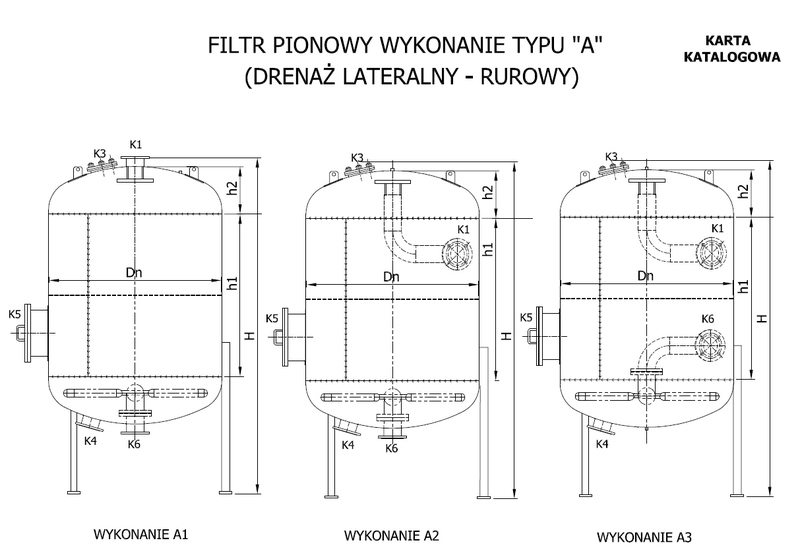

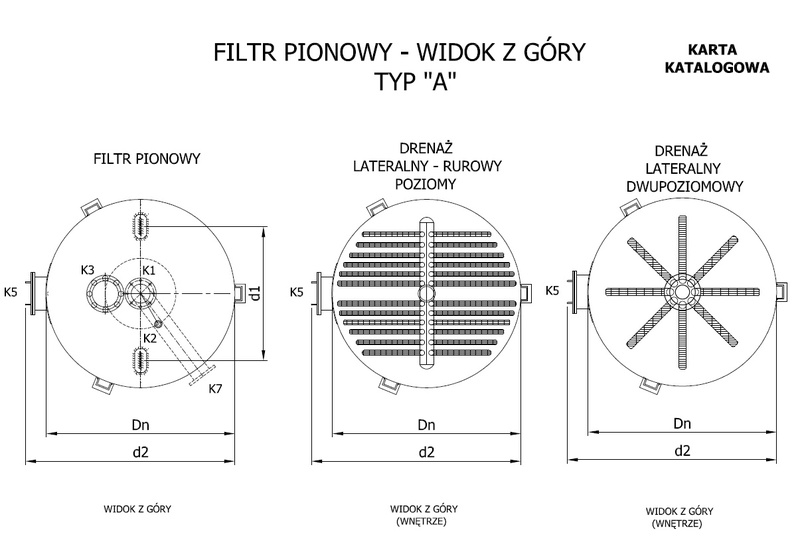

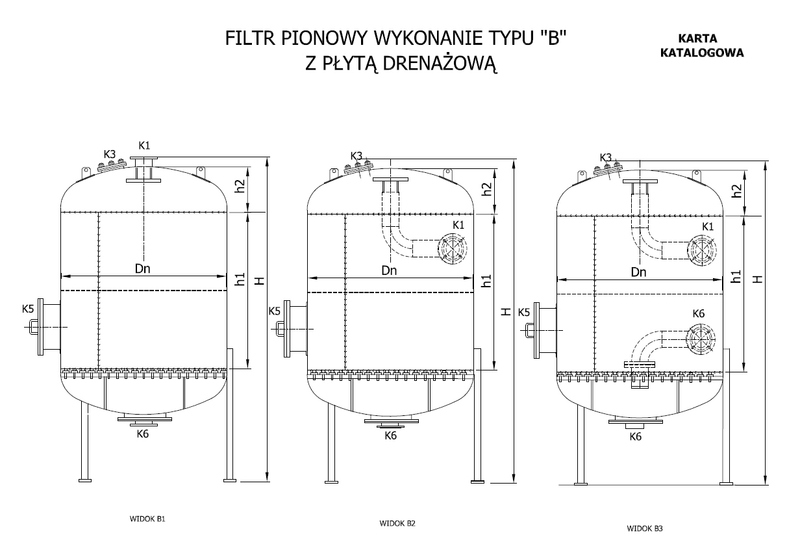

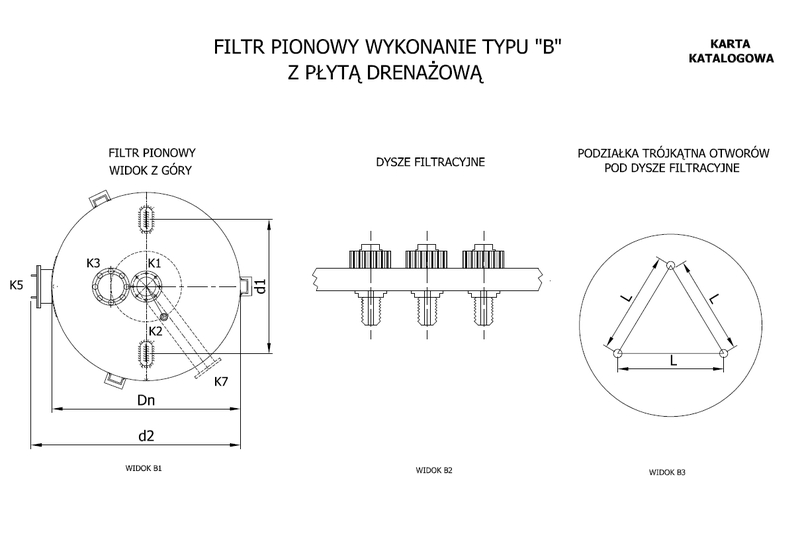

5. PODSTAWOWE WYMIARY FILTRA.
|
Typ |
Wy- miar |
Pojemność nom. |
Dn |
H |
h1 |
h2 |
d1 |
d2 |
Masa
|
Pow. filtracyjna |
|
|
|
[m3] |
mm |
[kg] |
[m2] |
|||||
|
FV/RL2 |
0,80 |
0,9 |
800 |
2290 |
1500 |
240 |
565 |
1100 |
330 |
0,50 |
|
FV/RL3 |
1,00 |
1,5 |
1000 |
2560 |
1500 |
290 |
620 |
1300 |
430 |
0,78 |
|
FV/RL4 |
1,20 |
2,15 |
1200 |
2690 |
1500 |
340 |
780 |
1500 |
625 |
1,13 |
|
FV/RL1 |
1,40 |
3,14 |
1400 |
2800 |
1500 |
390 |
940 |
1700 |
715 |
1,54 |
|
FV/RL5 |
1,60 |
4,0 |
1600 |
3040 |
1500 |
440 |
1140 |
1900 |
970 |
2,00 |
|
FV/RL6 |
1,80 |
5,5 |
1800 |
3140 |
1500 |
490 |
1350 |
2100 |
1115 |
2,54 |
|
FV/RL7 |
2,00 |
7,0 |
2000 |
3170 |
1500 |
540 |
1384 |
2300 |
1500 |
3,14 |
Wymiary podano w mm.
6. KRÓĆCE FILTRA PIONOWEGO.
|
Typ |
Króćce |
dopływowy |
odpowietrzający K2 |
włazu |
wysypowy K4 |
włazu |
odpływowy |
dop. powietrza K7 |
|
FV/RL2 |
0,80 |
50 |
25 |
400 |
50 |
400 |
50 |
25 |
|
FV/RL3 |
1,00 |
80 |
25 |
80 |
80 |
25 |
||
|
FV/RL4 |
1,20 |
100 |
32 |
100 |
100 |
25 |
||
|
FV/RL1 |
1,40 |
100 |
32 |
100 |
100 |
25 |
||
|
FV/RL5 |
1,60 |
150 |
32 |
150 |
150 |
25 |
||
|
FV/RL6 |
1,80 |
150 |
32 |
150 |
150 |
25 |
||
|
FV/RL7 |
2,00 |
150 |
32 |
150 |
150 |
32 |
UWAGA!
Na powyższe urządzenie posiadamy atest PZH.
Możliwość dostosowania wielkości, ilości, rozmieszczenia króćców wg. indywidualnych potrzeb Zamawiającego.
