1. PRZEZNACZENIE URZĄDZENIA.
Filtr poziomy jest urządzeniem ciśnieniowym służącym do usuwania związków żelaza, manganu oraz innych zanieczyszczeń z wody, np. nadmiernej mętności wody. Filtr poziomy współpracuje z innymi urządzeniami ciśnieniowymi - najczęściej jest to mieszacz wodno-powietrzny (aerator). Filtr poziomy jest jednym z podstawowych urządzeń występujących w instalacjach technologicznych uzdatniania wody.
2. KONSTRUKCJA FILTRA.
Filtr to zbiornik poziomy wykonany ze stali węglowej, posadowiony na dwóch (trzech lub czterech w zależności typu) podporach siodłowych, przyspawanych do części walcowej zbiornika. Część walcowa (płaszcz) zamknięta jest z dwóch stron dnami wypukłymi. Zbiornik wyposażony jest w zespół króćców przyłączeniowych oraz właz rewizyjny umożliwiający przeprowadzenie rewizji wewnętrznej oraz prac remontowych. W części górnej płaszcza znajduje się właz zasypowy wykorzystywany podczas wypełniania zbiornika złożem filtracyjnym.
3. IZOLACJA, ZABEZPIECZENIE ANTYKOROZYJNE.
Zbiornik filtra wykonany ze stali węglowej jest zabezpieczony antykorozyjnie wewnętrznie farbą BRANTHO-KORRUX z atestem PZH na kontakt z wodą pitną i zewnętrznie farbą podkładową (na życzenie klienta również farbą nawierzchniową). Izolacja termiczna wykonana po stronie zewnętrznej z wełny mineralnej o grubości g=100mm, zabezpieczona płaszczem z blachy ocynkowanej lub aluminiowej.
4. TRANSPORT I POSADOWIENIE FILTRA.
Do transportu filtra poziomego należy używać wyłącznie uchwytów transportowych, w które zostało wyposażone urządzenie. Filtr posiada dwie (trzy lub cztery w zależności od typu) podpory siodłowe (przyspawane do części walcowej zbiornika) służące do bezpiecznego posadowienia na fundamencie. W celu uzyskania prawidłowej pracy filtr należy po posadowieniu wypoziomować!

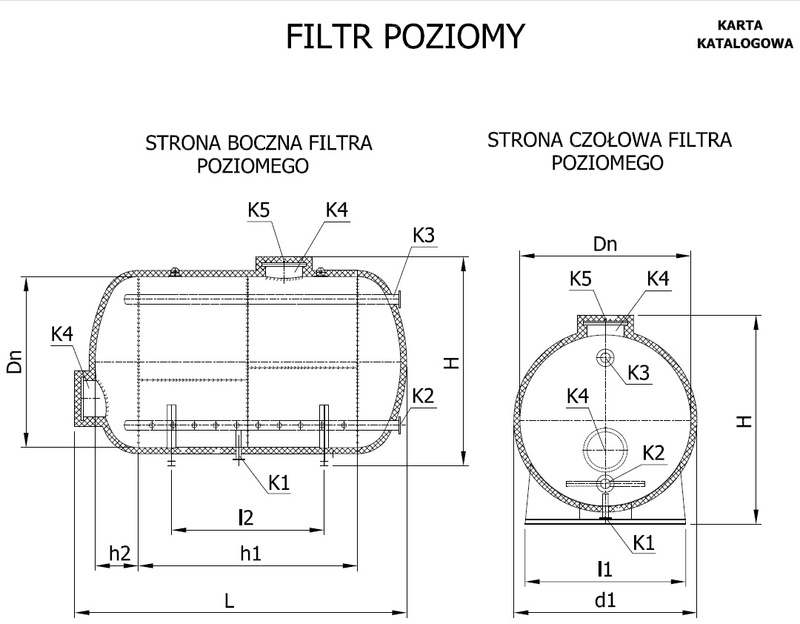

5. PODSTAWOWE WYMIARY FILTRA.
|
Typ |
Wy- miar |
Pojemność nominalna |
Dn |
H |
h1 |
h2 |
d1 |
l1 |
l2 |
L |
Masa
|
|
|
|
[m3] |
mm |
[kg] |
|||||||
|
FH/RL9 |
2,4 |
18,5 |
2400 |
3250 |
3200 |
640 |
2600 |
2430 |
2500 |
4900 |
2500 |
|
FH/RL10 |
2,6 |
25,0 |
2600 |
3450 |
3600 |
690 |
2800 |
2630 |
2500 |
5460 |
2800 |
|
FH/RL11 |
2,8 |
22,3 |
2800 |
3300 |
2600 |
740 |
3000 |
2450 |
1540 |
4670 |
3100 |
Wymiary podano w mm.
6. KRÓĆCE FILTRA POZIOMEGO.
|
Typ |
Króciec
|
spustowy |
odprowadzający |
doprowadzający K3 |
włazu |
odpowietrzający K5 |
|
FH/RL9 |
2,4 |
80 |
150 |
150 |
600 |
15 |
|
FH/RL10 |
2,6 |
80 |
150 |
150 |
600 |
15 |
|
FH/RL11 |
2,8 |
100 |
150 |
150 |
600 |
40 |
UWAGA!
Na powyższe urządzenie posiadamy atest PZH.
Możliwość dostosowania wielkości, ilości, rozmieszczenia króćców wg. indywidualnych potrzeb Zamawiającego.
