1. PRZEZNACZENIE URZĄDZENIA.
Mieszacz wodno-powietrzny jest aeratorem statycznym, w którym struga wody współprądowo lub przeciwprądowo miesza się z podawanym przez układ dysz sprężonym powietrzem. Urządzenie ciśnieniowe służy do napowietrzania wody w celu utlenienia rozpuszczonych w niej jonów Fe (II) do Fe (III) oraz Mn (II) do Mn (IV). Wytrącone związki żelaza i manganu można następnie oddzielić od wody w procesie filtracji. Mieszacz jest jednym z podstawowych urządzeń występującym w instalacjach technologicznych uzdatniania wody.
2. KONSTRUKCJA MIESZACZA.
Mieszacz wodno-powietrzny to zbiornik pionowy wykonany ze stali węglowej, posadowionym na trzech (czterech zależnie od wyboru) podporach stałych, przyspawanych do części walcowej zbiornika. Część walcowa (płaszcz) zamknięta jest z dwóch stron dnami wypukłymi. Zbiornik wyposażony jest w zespół króćców przyłączeniowych oraz właz rewizyjny umożliwiający przeprowadzenie rewizji wewnętrznej oraz prac remontowych.
3. ZABEZPIECZENIE ANTYKOROZYJNE.
Zbiornik mieszacza wodno-powietrznego wykonany ze stali węglowej jest zabezpieczony antykorozyjnie wewnętrznie farbą „BRANTHO-KORRUX” i zewnętrznie farbą podkładową (na życzenie klienta również farbą nawierzchniową).
4. TRANSPORT I POSADOWIENIE MIESZACZA.
Do transportu mieszacza wodno-powietrznego należy używać wyłącznie uchwytów transportowych, w które zostało wyposażone urządzenie. Mieszacz posiada trzy (cztery zależnie od wyboru) podpory stale (przyspawane do części walcowej zbiornika) służące do bezpiecznego posadowienia na fundamencie.

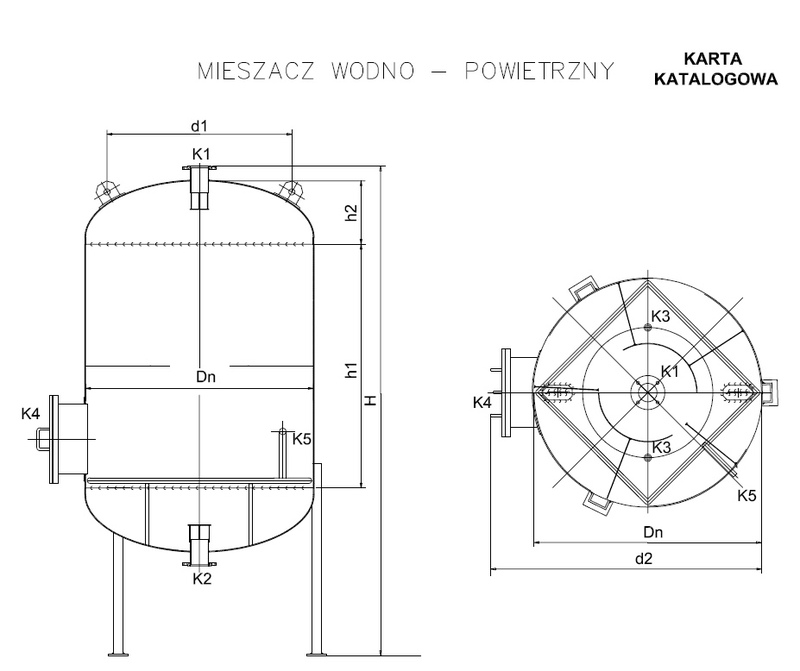

5. PODSTAWOWE WYMIARY MIESZACZA.
|
Typ |
Wymiar
|
Pojemność nom. |
Dn |
H |
h1 |
h2 |
d1 |
d2 |
Masa
|
|
|
|
|
[m3] |
mm |
[kg] |
||||||
|
MWP/2 |
0,80 |
0,9 |
800 |
2610 |
1500 |
240 |
565 |
1100 |
300 |
|
|
MWP/3 |
1,00 |
1,5 |
1000 |
2820 |
1500 |
290 |
620 |
1300 |
430 |
|
|
MWP/4 |
1,20 |
2,15 |
1200 |
2920 |
1500 |
340 |
780 |
1500 |
600 |
|
|
MWP/1 |
1,40 |
3,14 |
1400 |
3020 |
1500 |
390 |
940 |
1700 |
760 |
|
|
MWP/5 |
1,60 |
4,0 |
1600 |
3120 |
1500 |
440 |
1140 |
1900 |
950 |
|
|
MWP/6 |
1,80 |
5,5 |
1800 |
3140 |
1500 |
490 |
1350 |
2100 |
1115 |
|
|
MWP/7 |
2,00 |
7,0 |
2000 |
3170 |
1500 |
540 |
1384 |
2300 |
1500 |
|
Wymiary podano w mm.
6. KRÓĆCE MIESZACZA.
|
Typ |
Króciec
|
odpływu |
dopływu |
odpowietrzający |
włazu |
sprężonego |
|
MWP/2 |
0,80 |
100 |
100 |
25 |
400 |
20 |
|
MWP/3 |
1,00 |
150 |
150 |
32 |
||
|
MWP/4 |
1,20 |
150 |
150 |
32 |
||
|
MWP/1 |
1,40 |
150 |
150 |
32 |
||
|
MWP/5 |
1,60 |
150 |
150 |
32 |
||
|
MWP/6 |
1,80 |
150 |
150 |
32 |
||
|
MWP/7 |
2,00 |
150 |
150 |
32 |
UWAGA!
Na powyższe urządzenie posiadamy atest PZH.
Możliwość dostosowania wielkości, ilości i rozmieszczenia króćców wg. indywidualnych potrzeb Zamawiającego.
Do pobrania:
 |
katalog_mieszacze.pdf |
 |
